Concept en detail engineering
Concept engineering en detail engineering zijn twee cruciale fasen in het engineeringproces, die elkaar aanvullen.
Concept engineering richt zich op het ontwikkelen van een globaal ontwerp en het evalueren van verschillende opties om aan de wensen van de klant te voldoen. Het is een fase van creativiteit en innovatie, waarbij ideeën worden uitgewerkt en de haalbaarheid wordt onderzocht.
Detail engineering daarentegen, is de uitwerking van het conceptuele ontwerp in concrete details. Hier worden alle praktische details uitgewerkt, zoals materiaalkeuze, afmetingen, productietekeningen en specificaties, zodat het ontwerp daadwerkelijk gebouwd of geproduceerd kan worden.
EV engineering is in beide vormen sterk vertegenwoordigd door middel van parametrisch opgezette CAD modellen. Een eenvoudige voorbeeld hieronder.

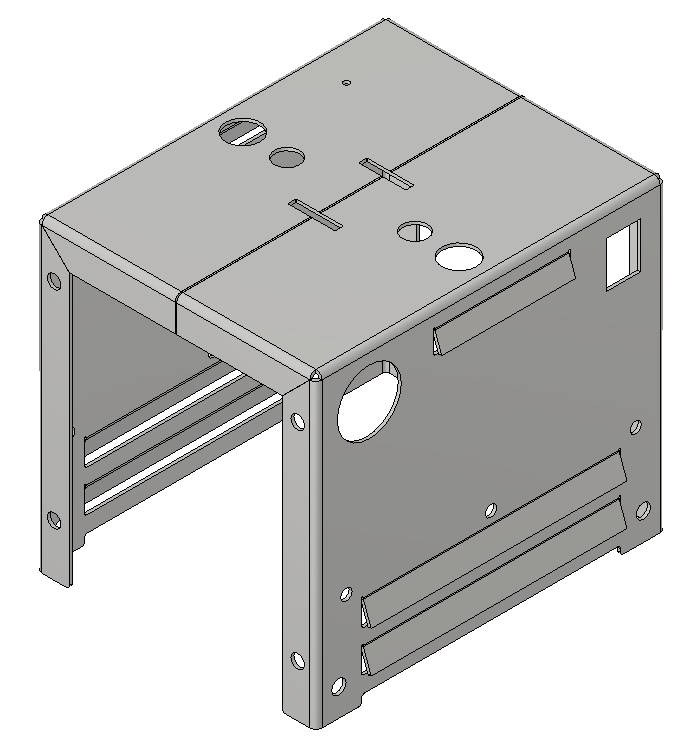

Plaat snij- en zetwerk
De basis “plaat” van de aluminiumbehuizing van het product “tegelzuiger”

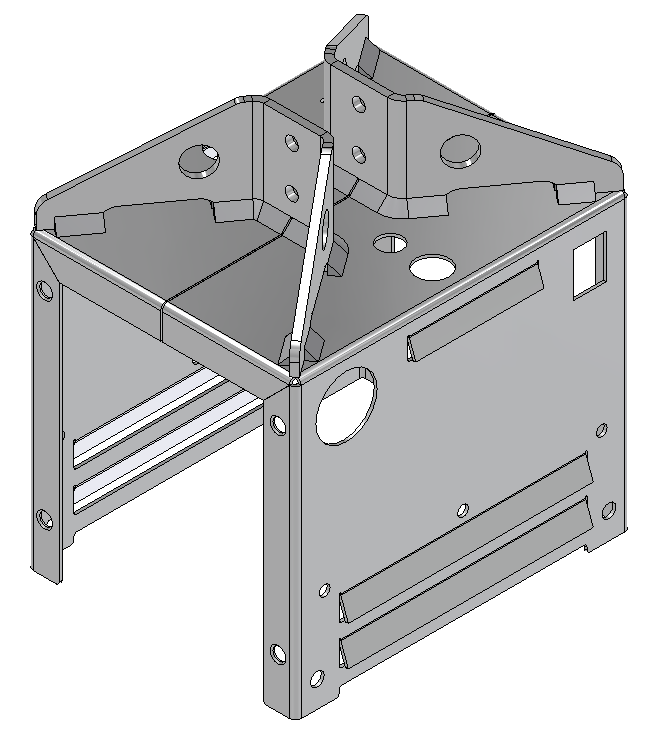

Lassamenstelling
Het aluminium lassen van meerdere plaatdelen

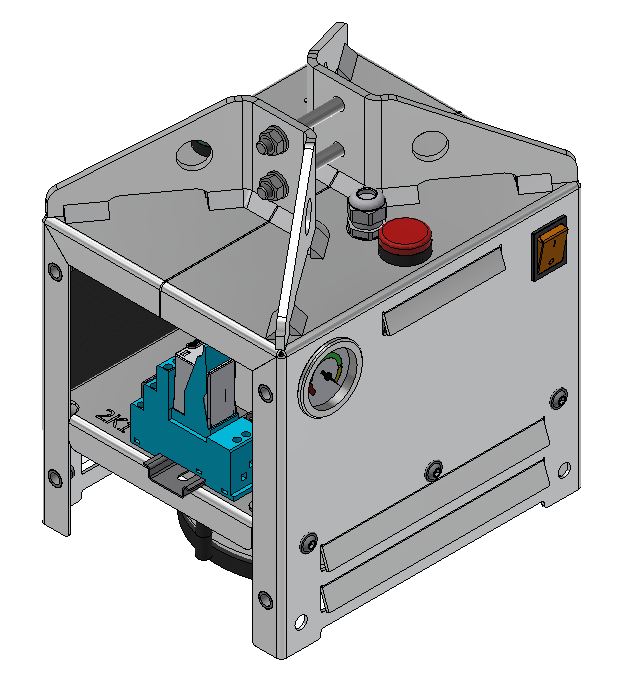

Montage samenstelling
De lassamenstelling vormt een deel van de totale montage samenstelling
Productie tekeningen
Na een designreview wordt van het detailleerde definitieve ontwerp de productie tekeningen gemaakt.
Productie tekeningen:
- Zijn gedetailleerde technische tekeningen die het productiebedrijf nodig heeft om het product te produceren.
- Omvatten informatie over afmetingen, materialen, toleranties, oppervlakteafwerkingen en montagemethoden.
- Zorgen ervoor dat het product volgens specificatie wordt geproduceerd.
- Worden gebruikt om het product te bouwen, te assembleren en te testen.

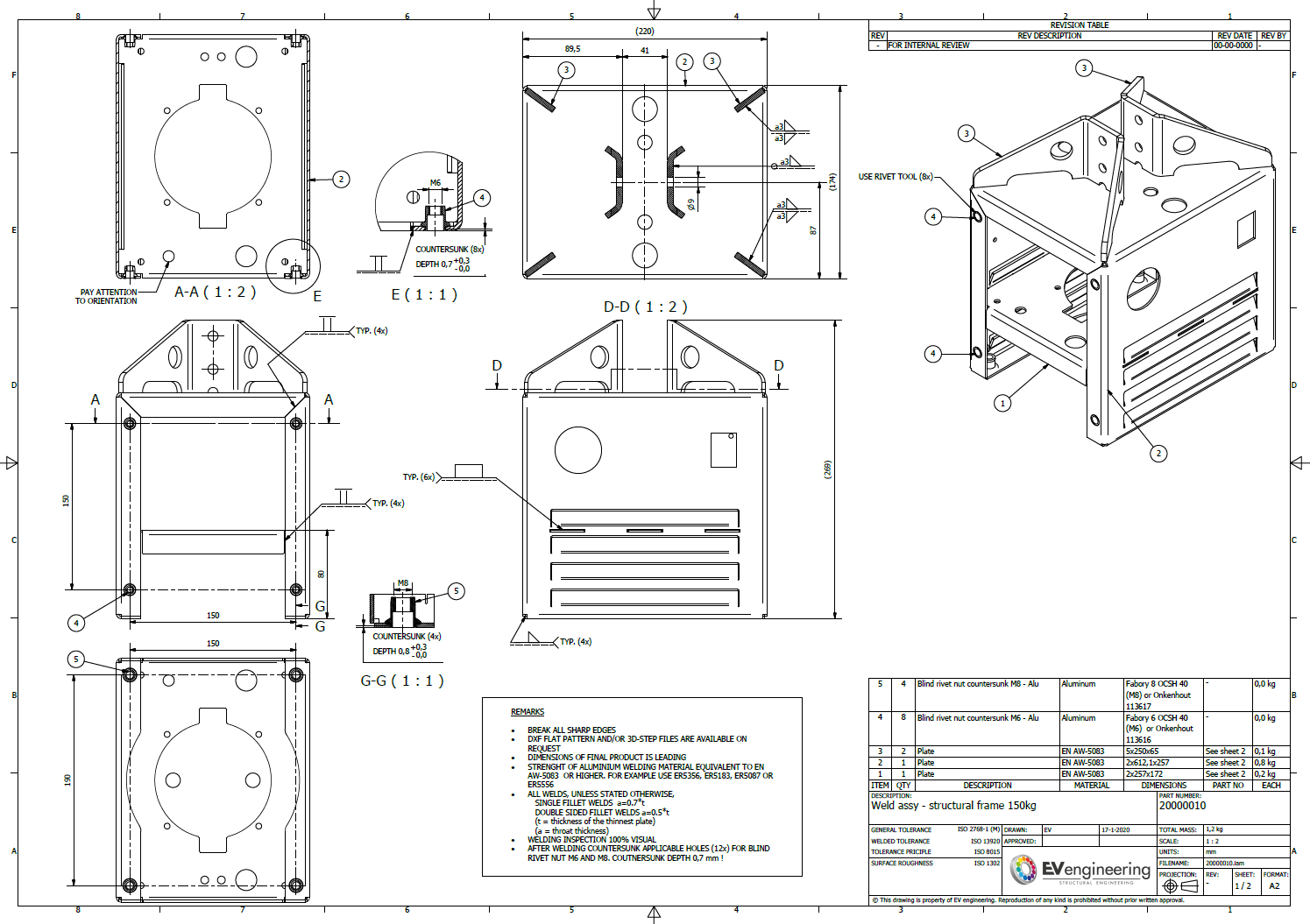

Las en klink tekening
behuizing van het product “tegelzuiger”

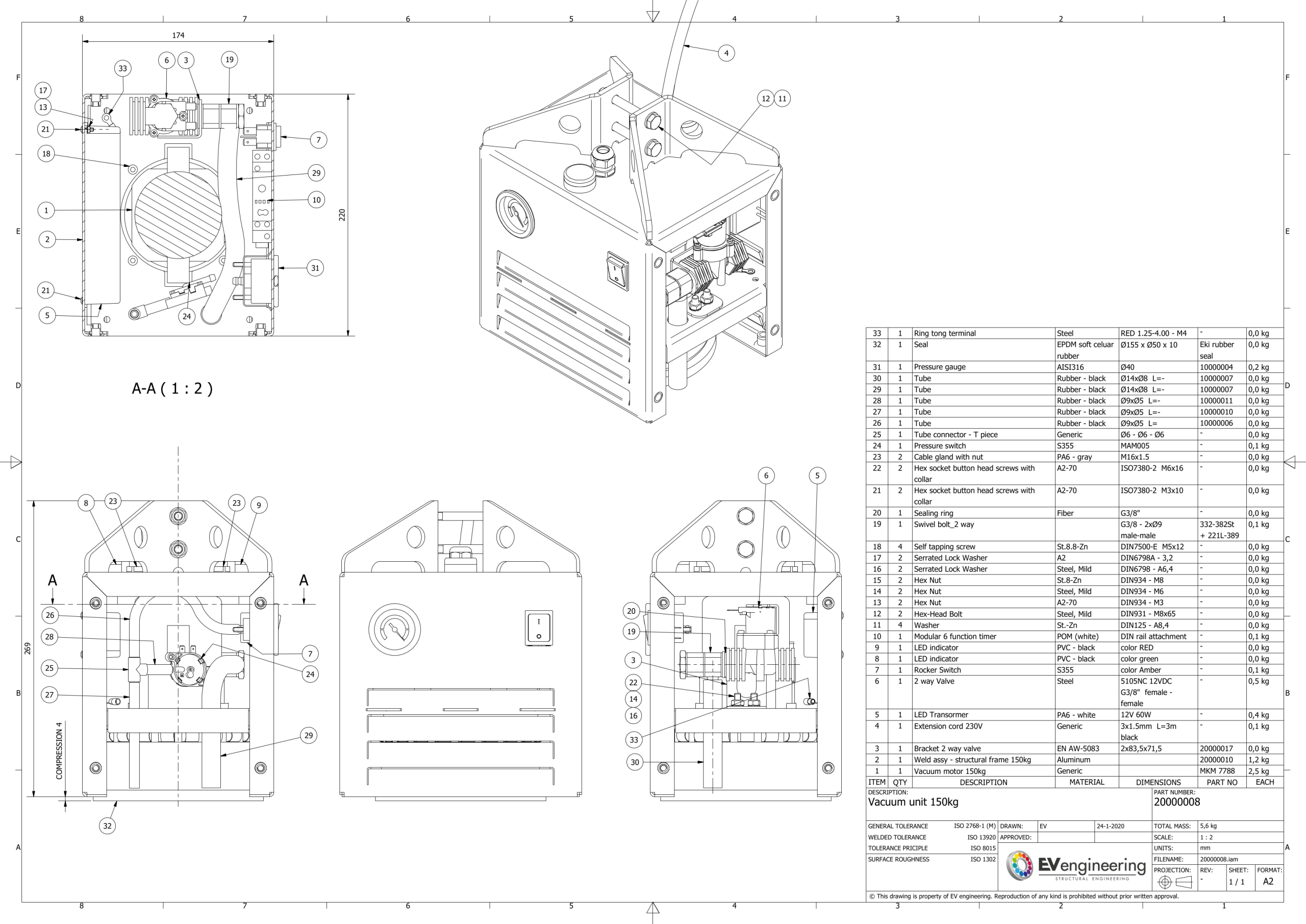

Montage tekening
van de behuizing

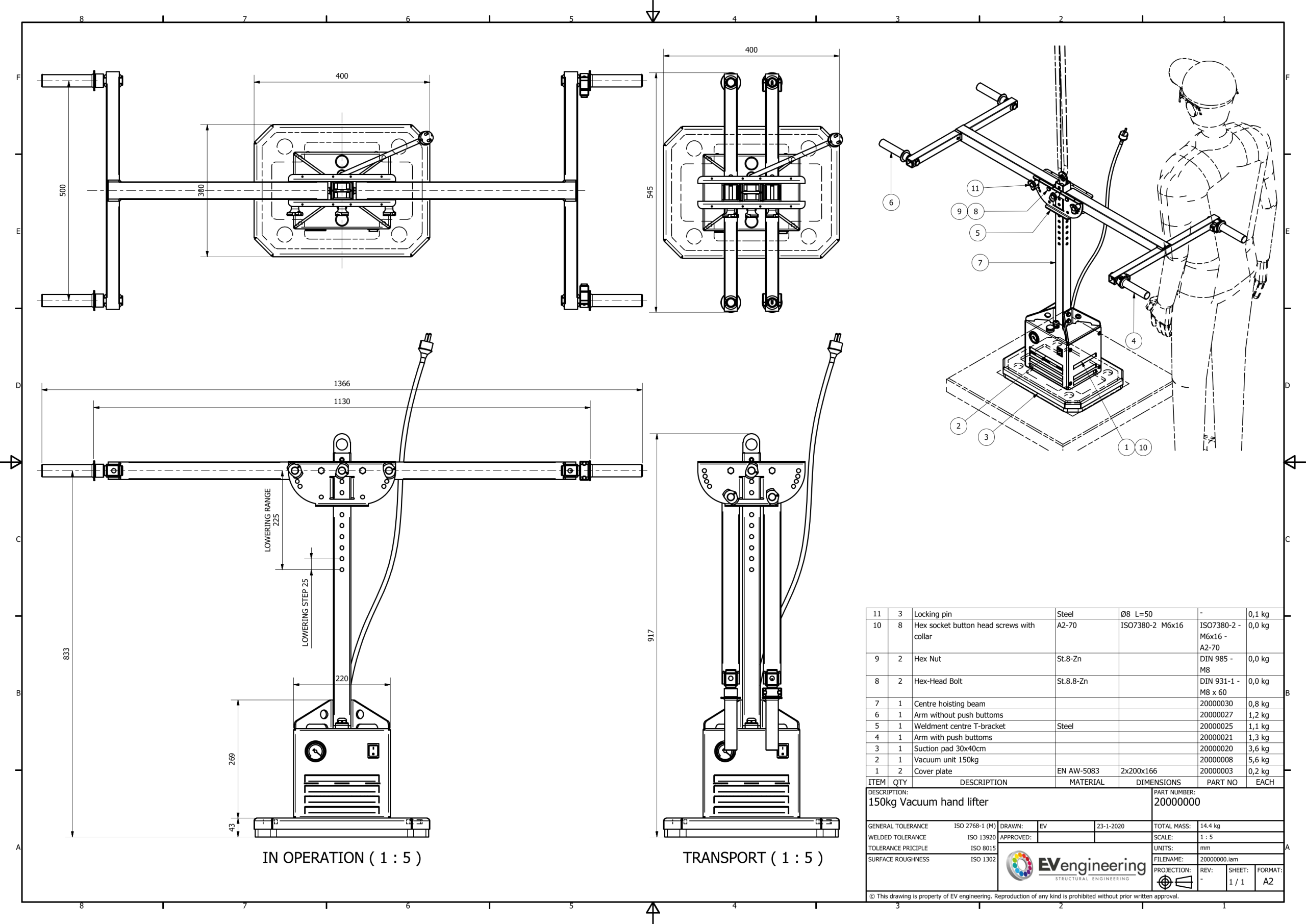

Montage tekening
Van de gehele tegelzuiger
Voorbeeld: tegelzuiger
Bovenstaande voorbeelden zijn delen van een door EV engineering zelf ontwikkelde lichtgewicht “tegelzuiger” voor stratemakers, hoveniers, verhuur bedrijven en particulieren.
Kenmerken:
- Hefgewicht 150kg
- Werkt ook er goed op grindtegels
- Eigen gewicht maar 18 kg
- Ergonomisch in gebruik
- Compact te transporteren.
EV engineering heeft ruime ervaring in
Eigen licentie
EV Engineering beschikt over een eigen Autodesk Inventor Professional-licentie. Daarnaast is er uitgebreide kennis in de toonaangevende CAD pakketten zoals SolidWorks, Solid Edge en SpaceClaim. Ook heeft EV engineering ervaring in het gebruik van verschillende PDM programma’s en interesse in Creo.
